Brancher une cellule phono sans erreur - code couleur et réglages

Brancher une cellule phono n’a rien de sorcier, à condition de respecter l’ordre des quatre fils et de comprendre ce que chaque couleur représente. Le vrai enjeu n’est pas seulement de faire tenir les cosses, mais d’obtenir un canal droit et un canal gauche parfaitement cohérents, sans inversion de phase ni faux contact. Dans cet article, je détaille le code couleur à retenir, la méthode de branchement, les erreurs qui font perdre du son et les vérifications utiles avant la première écoute.

Ce que le câblage change vraiment dans une cellule phono

Une cellule phono travaille avec un signal minuscule, donc le moindre défaut de liaison se voit tout de suite à l’écoute. Chaque canal stéréo dispose de deux conducteurs: un point chaud qui transporte le signal utile et un retour qui ferme le circuit. Quand ces fils sont correctement repérés, la séparation gauche/droite reste propre, la scène sonore est stable et la phase des deux voies reste cohérente.

Je préfère insister sur un point qui évite beaucoup d’erreurs: ici, la “masse” n’est pas la terre de sécurité d’une prise secteur. Sur une cellule, on parle surtout du retour du canal. C’est pour cela qu’un branchement apparemment presque correct peut quand même produire un son maigre, centré de travers ou légèrement diffus. Une simple inversion de couleur peut donc faire plus de dégâts qu’on ne l’imagine.

Une fois cette logique comprise, le code couleur devient un outil de lecture simple plutôt qu’un piège. Et c’est justement ce qui permet de passer au repérage concret des quatre fils.

Le code couleur standard à retenir

Le standard le plus courant dans le monde hi-fi reste très lisible: rouge pour la voie droite positive, vert pour la voie droite de retour, blanc pour la voie gauche positive et bleu pour la voie gauche de retour. Dans la pratique, ce repère est si répandu que l’on le retrouve sur la majorité des cellules, porte-cellules et fils de liaison de platine.

Le piège classique, c’est de confondre ce code avec celui des prises RCA à l’arrière de la platine. Là, le rouge indique souvent le canal droit et le blanc le gauche, mais cela ne remplace pas le repérage de la cellule elle-même. Autre point utile: sur les cellules au standard 1/2", l’écartement des vis est de 12,7 mm, mais cette dimension mécanique n’a aucun impact sur la logique des couleurs.

Dans le doute, je me fie toujours aux marquages L, R, + et - plutôt qu’à la position visuelle des broches sur un schéma trouvé au hasard. C’est la meilleure façon d’éviter les contresens quand on passe au branchement réel.

Brancher la cellule sans abîmer les cosses

Le bon branchement commence avant même de toucher un fil. Je coupe la platine, je bloque le bras et je travaille avec une bonne lumière, une pince fine ou une brucelle. Si la cellule est encore montée, je préfère d’abord photographier le câblage existant; cette précaution prend trente secondes et évite de repartir de zéro si une cosse glisse.

1. Repérez les quatre cosses et identifiez leur couleur avant de les retirer.
2. Enfilez chaque cosse bien dans l’axe, sans tirer sur le fil lui-même.
3. Commencez par le rouge et le vert côté droit, puis le blanc et le bleu côté gauche.
4. Enfoncez la cosse jusqu’au bout, mais sans forcer au point de déformer la broche.
5. Si une cosse paraît trop lâche, resserrez-la très légèrement avec une pince plate; si elle est trop serrée, ouvrez-la à peine, pas davantage.
6. Vérifiez enfin que les fils ne touchent ni le corps de la cellule ni le dessous du porte-cellule.

Le vrai bon geste, ici, consiste à manipuler la cosse métallique et non le conducteur souple. C’est un détail, mais c’est souvent ce qui sépare un montage propre d’un fil arraché. Sur certaines cellules et certains porte-cellules, le diamètre des broches n’est pas exactement le même, donc je préfère toujours avancer par petites pressions plutôt que d’essayer de clipser trop vite.

Quand le câblage est en place, je passe immédiatement aux symptômes sonores. C’est là que l’on voit si la théorie a été bien appliquée.

Les erreurs qui s’entendent tout de suite à l’écoute

Un mauvais branchement ne se cache pas longtemps. Le plus simple à détecter est l’inversion gauche/droite: l’image stéréo se retrouve retournée, ce qui n’est pas dramatique mais brouille la lecture de l’espace sonore. Plus gênant, l’inversion du point chaud et du retour sur un canal crée une opposition de phase qui peut amincir le bas du spectre et rendre les voix moins nettes.

Le test qui me donne le plus vite une réponse, c’est un disque mono ou un passage très centré. Si la voix flotte, s’élargit anormalement ou se déplace franchement d’un côté, j’arrête de supposer et je recontrôle les polarités. C’est beaucoup plus fiable que d’essayer de juger sur un morceau déjà très panoramique.

Une fois ces erreurs connues, il reste un cas fréquent: le matériel qui ne suit pas parfaitement la présentation standard des couleurs.

Quand le code couleur ne suffit pas

Je me méfie toujours des montages anciens, des fils dont la gaine a jauni et des porte-cellules déjà démontés plusieurs fois. Dans ces cas-là, la couleur ne suffit plus à elle seule, parce qu’elle a pu être mélangée, remplacée ou mal remontée. Si le doute subsiste, un ohmmètre permet de suivre la continuité d’un fil sans faire de supposition.

Il faut aussi distinguer le standard électrique de la disposition physique. Certaines cellules affichent les broches dans un ordre qui peut sembler déroutant quand on les regarde par l’arrière; ce n’est pas une erreur du fabricant, c’est juste une autre manière de présenter le même code. Je conseille donc de chercher les repères L+, L-, R+, R- sur la cellule plutôt que de reproduire mécaniquement un dessin vu sur internet.

• Si les couleurs sont effacées, identifiez d’abord la voie gauche et la voie droite sur le corps de cellule.
• Si le porte-cellule est déjà câblé, vérifiez qu’aucune cosse ne s’est desserrée au niveau des broches.
• Si le câble de liaison a été remplacé, comparez les deux extrémités avant de refermer le montage.
• Si vous suspectez un fil coupé, testez la continuité plutôt que de forcer un nouveau branchement.

Dans les montages plus anciens, le problème n’est pas seulement la couleur: c’est souvent l’usure mécanique des cosses ou l’oxydation des contacts. C’est pour cela que je préfère traiter le câblage comme une opération de précision, pas comme un simple repiquage de quatre fils.

Le dernier contrôle avant de remettre un disque

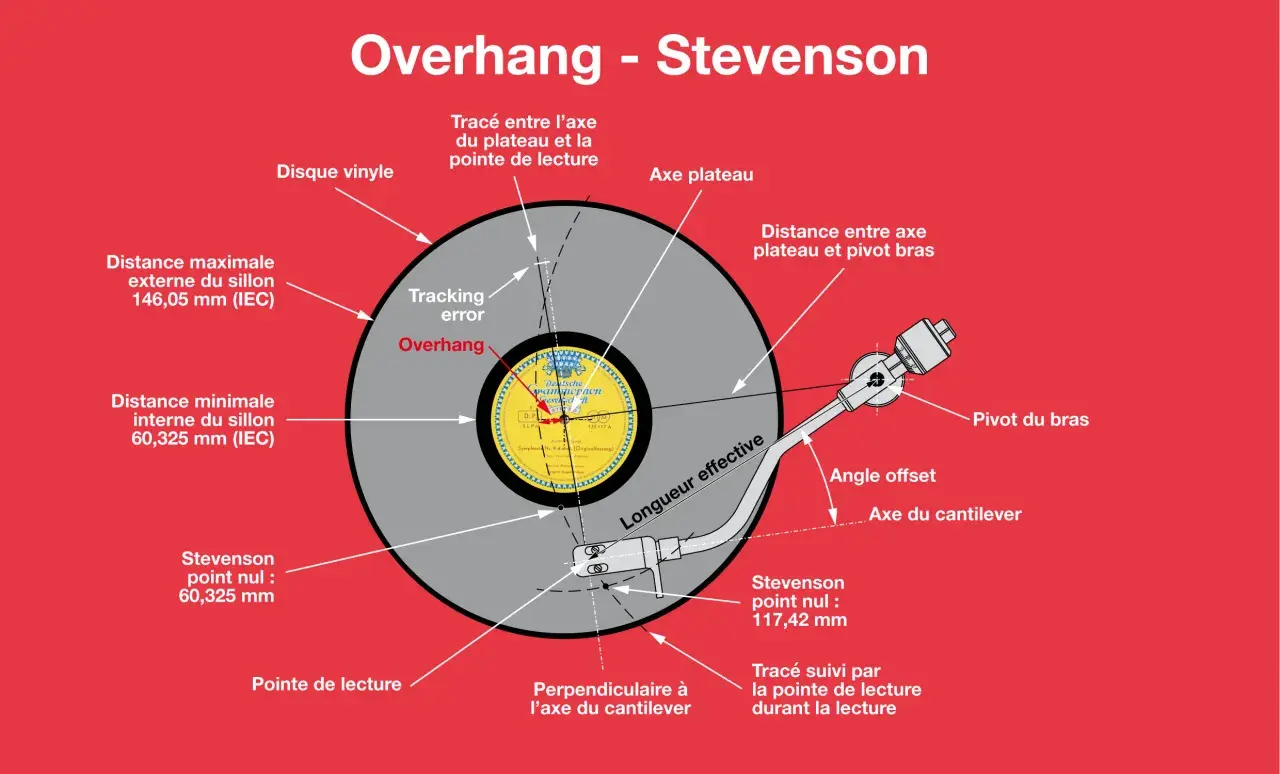

Une fois la cellule reconnectée, je ne me contente jamais de vérifier le code couleur. Je contrôle aussi l’alignement, l’azimut, la force d’appui et le serrage des vis, parce qu’un câblage parfait ne compense pas un montage de travers. Si le diamant n’est pas bien posé dans le sillon, le résultat sonore restera inférieur à ce qu’autorise la cellule.

• Vérifiez que le porte-cellule est bien stable et qu’aucune cosse ne touche le corps de la cellule.
• Relevez le bras et lancez d’abord un passage à faible niveau pour écouter un éventuel canal absent ou parasite.
• Essayez ensuite un titre en mono: si le centre reste stable, le branchement est très probablement correct.
• Si le son vous paraît encore mince ou déséquilibré, reprenez la polarité avant de soupçonner la cellule elle-même.

Je termine toujours par une écoute courte, pas par une longue session. Deux ou trois morceaux suffisent pour repérer un faux contact, une inversion ou une scène stéréo bancale. C’est ce contrôle final, plus que le branchement lui-même, qui fait la différence entre un montage fonctionnel et une platine vraiment agréable à écouter.
