Dans un studio comme sur une petite sonorisation, le bon câblage évite les souffles, les pertes de niveau et les branchements hasardeux. La connectique audio n’est pas un détail de finition : elle conditionne la propreté du signal, la simplicité du montage et la fiabilité sur la durée. Voici comment reconnaître les principales prises, choisir le bon câble et éviter les erreurs qui coûtent du temps autant que du son.
Les repères à avoir avant de brancher
- XLR, jack et RCA ne remplissent pas le même rôle, même s’ils peuvent parfois transporter un signal similaire.
- Un câble symétrique aide surtout à mieux résister aux interférences sur les longues liaisons.
- Le jack 6,35 mm existe en version TS et TRS, et cette différence change vraiment l’usage.
- Le numérique ne pardonne pas les approximations de format, mais il simplifie les chaînes où l’on veut limiter les conversions.
- En sono, la robustesse du câble et de ses soudures compte autant que le type de prise.
Comprendre ce que transporte vraiment une liaison audio
Avant de parler de prises, je regarde toujours le signal lui-même. Un micro ne délivre pas le même niveau qu’un synthé, et une liaison numérique ne se comporte pas comme un simple câble de cuivre.
Analogique et numérique
L’analogique transporte une tension électrique qui représente le son. Le numérique transporte des données codées, comme en S/PDIF, en ADAT ou via une interface USB-C. Le point important est simple : un câble numérique ne “sonne” pas mieux par principe, il doit surtout respecter le format et la compatibilité des appareils.
Symétrique et asymétrique
Une liaison symétrique utilise deux conducteurs pour le signal et un blindage séparé. Elle réduit très bien les parasites sur les longues distances. L’asymétrique, elle, est plus simple et souvent suffisante sur un court trajet, mais elle supporte moins bien les environnements chargés en alimentation, lampes ou variateurs.
Niveau micro, ligne et instrument
Le niveau micro est faible et passe presque toujours par un préampli. Le niveau ligne convient aux interfaces, synthés, lecteurs et consoles. Le niveau instrument, lui, sort directement d’une guitare ou d’une basse passive et demande un traitement adapté, sinon le son devient terne ou trop sensible au bruit.
Avec ces bases, le choix du connecteur devient beaucoup plus logique. On peut alors comparer les prises sans se laisser piéger par leur simple apparence.

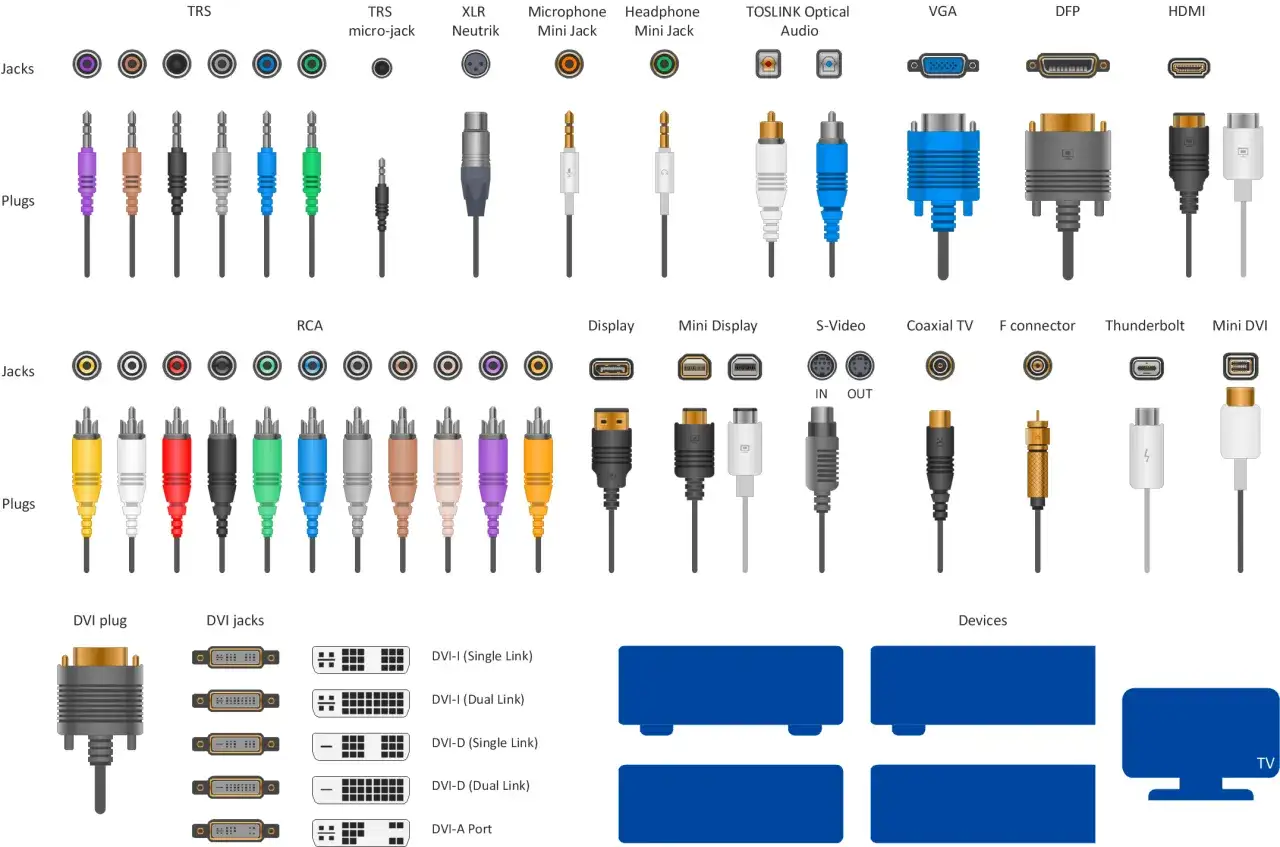

Identifier les connecteurs qui reviennent le plus souvent
Dans la pratique, quelques formats couvrent l’essentiel des besoins en studio, en répétition et sur scène. Je les résume ici avec leur rôle réel, pas avec le jargon marketing.
| Connecteur | Usage typique | Type de signal | Atout principal | Limite à connaître |
|---|---|---|---|---|
| XLR | Micro, sortie de console, liaison de scène | Symétrique analogique | Très robuste, verrouillage fiable, excellent rejet des parasites | Plus volumineux qu’un jack |
| Jack TS 6,35 mm | Guitare, basse passive, pédales | Asymétrique analogique | Simple et courant | Plus sensible au bruit et aux longues distances |
| Jack TRS 6,35 mm | Sortie ligne, casque, liaison symétrique | Symétrique ou stéréo selon l’usage | Polyvalent, pratique en studio | Le contexte d’usage doit être clair, sinon on se trompe facilement |
| RCA / Cinch | Hi-fi, platine, lecteur, liaison courte | Asymétrique analogique ou numérique coaxial | Très répandu dans le grand public | Moins adapté aux longues liaisons de studio |
| Speakon | Enceintes passives, amplification de puissance | Puissance audio | Verrouillage sûr, très bonne tenue mécanique | Ce n’est pas un câble instrument, et il ne faut pas l’utiliser comme tel |
| TOSLINK / S/PDIF optique | Liaisons numériques hi-fi, interfaces, convertisseurs | Numérique | Isolement galvanique, insensibilité aux boucles de masse | Le format dépend du matériel, et la fibre reste plus fragile qu’un câble cuivre |
| USB-C | Interfaces audio, ordinateurs, consoles compactes | Données numériques et parfois alimentation | Pratique et largement disponible | Le câble ne suffit pas : c’est l’appareil qui définit la compatibilité réelle |
Le mini-jack 3,5 mm reste pratique pour un casque, une sortie d’ordinateur ou un petit enregistreur, mais je le considère comme une liaison de confort, pas comme le cœur d’un système fixe. En installation durable, je préfère presque toujours passer en 6,35 mm, en XLR ou en numérique dédié.
Le détail qui change tout n’est pas la forme de la prise, mais l’usage qu’elle autorise. Un XLR n’est pas “meilleur” qu’un jack dans l’absolu ; il est surtout plus pertinent dès qu’on veut une liaison robuste, symétrique et peu sensible aux parasites.
Dans les chaînes plus techniques, AES/EBU suit la même logique que S/PDIF, mais je le rencontre surtout en contexte professionnel, là où l’on veut une liaison numérique plus robuste et plus standardisée.
À noter aussi que le MIDI n’est pas un transport audio : il sert à piloter des notes, des commandes et des synchronisations. C’est un piège fréquent quand on mélange clavier, interface et logiciel.
Choisir le bon câble selon l’usage réel
Le câble le plus adapté n’est pas toujours le plus coûteux. Ce qui compte, c’est la nature du signal, la longueur et le niveau de contrainte mécanique.
| Usage | Longueur utile | Câble que je privilégie | Remarque pratique |
|---|---|---|---|
| Micro voix ou instrument amplifié | 3 à 15 m | XLR symétrique | Très tolérant sur de grandes distances |
| Guitare ou basse passive | 3 à 6 m | Jack TS court | Au-delà, je préfère une DI ou une solution symétrique |
| Synthé, clavier, sortie ligne | 1,5 à 5 m | Jack TRS ou XLR selon la sortie | Plus propre que l’asymétrique dès que la distance augmente |
| Chaîne hi-fi | 1 à 3 m | RCA ou numérique optique | Le RCA reste très courant, mais je garde les liaisons courtes |
| Enceintes passives | 2 à 10 m selon la puissance | Câble d’enceinte dédié | Section adaptée, souvent 1,5 mm² à 2,5 mm² |
| Interface audio vers ordinateur | Selon le poste | USB-C ou liaison constructeur | La qualité du câble compte moins que la compatibilité du matériel |
En pratique, les longueurs qui me paraissent les plus confortables sont souvent les suivantes : 3 m pour un poste fixe, 5 m pour une petite pièce, 10 m pour une scène légère, et davantage seulement quand la liaison est symétrique et vraiment nécessaire.
Éviter les parasites, les boucles de masse et les faux contacts
Sur le papier, beaucoup de systèmes sont corrects. En vrai, ce sont les petits défauts de montage qui dégradent le résultat : câble fatigué, connecteur tordu, rallonge trop longue, adaptateur empilé ou alimentation mal séparée.
- Éloigner les audio des alimentations : je sépare autant que possible les câbles secteur et les lignes audio. Quand ils doivent se croiser, je préfère un croisement à 90° qu’un trajet parallèle sur plusieurs mètres.
- Limiter les adaptateurs : un XLR vers jack vers mini-jack finit souvent par créer du jeu mécanique et des faux contacts. Si le montage revient régulièrement, je prends le bon câble une fois pour toutes.
- Surveiller les masses : un ronflement à 50 Hz ou 100 Hz signale souvent une boucle de masse. Dans ce cas, un boîtier de direct, une liaison symétrique ou une isolation adaptée règle souvent le problème mieux qu’un bricolage au hasard.
- Éviter les câbles instrument trop longs : au-delà de quelques mètres, un jack asymétrique devient plus sensible au bruit et à la dégradation du signal.
- Vérifier la mécanique : une belle soudure ne sert à rien si la gaine se coupe au niveau de la sortie de fiche. Le point de rupture le plus fréquent reste l’extrémité du câble.
Je me méfie aussi des solutions miracles : un filtre, un adaptateur ou un gadget de masse ne remplace pas un câblage cohérent. Quand on part sur de bonnes bases, les problèmes de fond remontent beaucoup moins vite.
Composer un câblage cohérent pour un studio ou une petite scène
La bonne approche dépend du contexte. Je n’organise pas de la même manière un home studio de podcast, un coin clavier ou une petite sonorisation de groupe.
Pour un home studio
Je pars sur des micros en XLR, des enceintes de contrôle reliées en TRS symétrique si l’interface le permet, et des longueurs courtes sur le bureau. Si la source est une guitare passive, j’ajoute soit un très bon câble instrument court, soit une DI pour basculer ensuite en symétrique.
Pour une configuration live
Je privilégie les liaisons robustes et répétables : XLR pour les micros, jack TRS ou XLR pour les sorties ligne, Speakon pour les enceintes passives, et des repères clairs sur chaque câble. Sur scène, l’erreur la plus coûteuse n’est pas toujours le bruit, c’est le temps perdu à chercher le bon départ.
Lire aussi : Tech rider audio - préparer une fiche claire pour le concert
Pour une installation clavier ou synthé
Les claviers sortent souvent en stéréo sur jack ou en asymétrique. Dès que la distance augmente, je passe par une DI stéréo ou deux DI mono pour obtenir une liaison symétrique vers la console. C’est un petit ajout, mais il évite beaucoup de ronflette et simplifie le mix.
Cette logique de chaîne courte, lisible et symétrique fonctionne dans la plupart des cas. Quand elle ne suffit pas, c’est souvent qu’il manque un maillon adapté, pas qu’il faut “un câble plus cher”.
Les choix qui valent vraiment l’écart de prix au moment d’acheter
Si je devais équiper une base sérieuse sans surpayer, je regarderais d’abord la construction avant la promesse sonore. Un bon câble n’a pas besoin d’être luxueux, il doit surtout rester stable, silencieux et réparable dans le temps.
- Privilégier le bon blindage : tresse dense ou combinaison tresse/spirale selon l’usage, surtout pour les liaisons exposées aux parasites.
- Regarder la décharge de traction : une fiche bien maintenue vaut mieux qu’un beau connecteur fragile.
- Choisir la bonne section pour les enceintes : autour de 1,5 mm² pour de petites longueurs et 2,5 mm² dès qu’on monte en puissance ou en distance.
- Garder un petit stock de secours : un XLR de 3 m, un jack TRS de 3 m, un TS de 3 m et un RCA stéréo couvrent déjà beaucoup de cas.
- Prévoir le bon format plutôt que des adaptateurs en cascade : un adaptateur reste utile en dépannage, pas comme architecture permanente.
| Pièce à avoir | Longueur utile | Ordre de budget | Pourquoi je la garde |
|---|---|---|---|
| XLR symétrique | 3 à 10 m | 10 à 25 € | Micro, petite scène, liaison propre |
| Jack TRS | 1,5 à 5 m | 8 à 20 € | Sorties ligne et enceintes de contrôle |
| Jack TS instrument | 3 à 6 m | 8 à 18 € | Guitare, basse passive, pédales |
| Câble d’enceinte | 2 à 10 m | 10 à 30 € | Relier l’ampli aux enceintes passives |
| DI box | Selon la scène | 30 à 100 € | Convertir l’asymétrique en symétrique proprement |
Dans la plupart des achats, j’obtiens plus de fiabilité en montant d’un cran sur la fabrication qu’en cherchant un modèle exotique. C’est particulièrement vrai dès qu’un câble est plié, déroulé, rebranché et transporté chaque semaine.
Au fond, la meilleure liaison n’est pas celle qui impressionne sur l’étiquette, mais celle qui disparaît du problème une fois branchée.
